It took me 2 weeks to get I2S working correctly. The first attempt had no audio. The second had so much noise it was unusable. On the third one, I finally understood how to configure the pins.

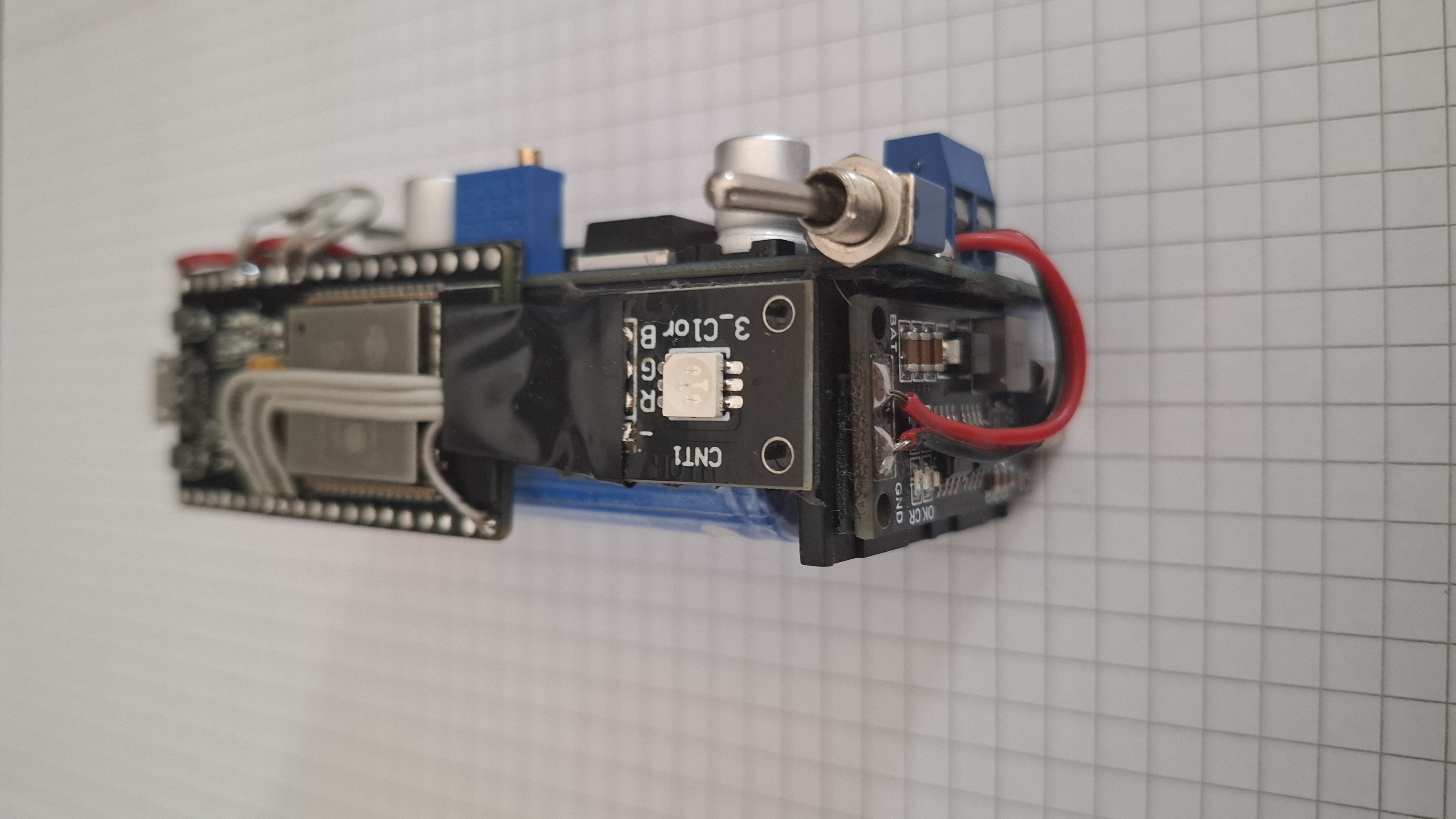

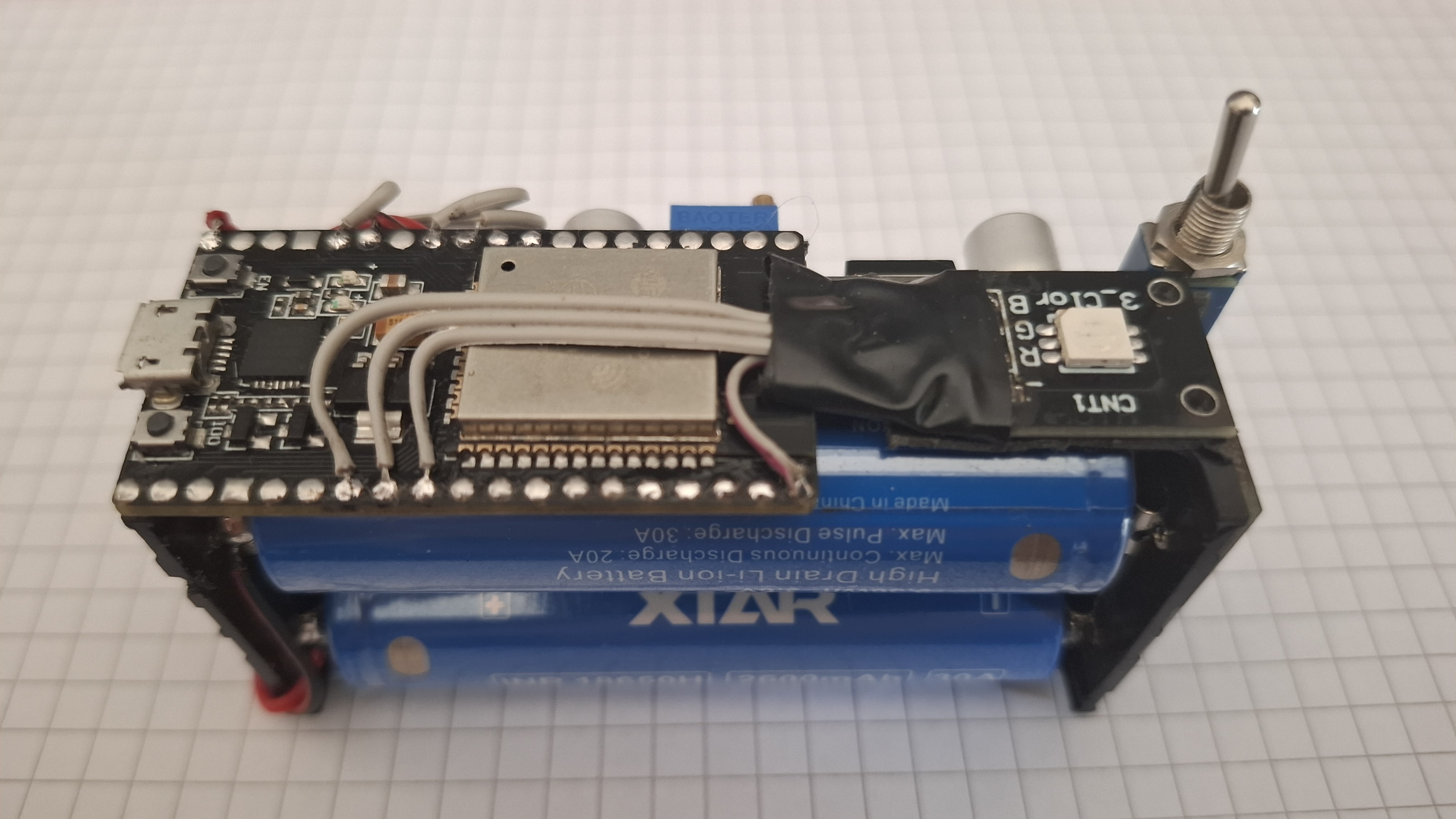

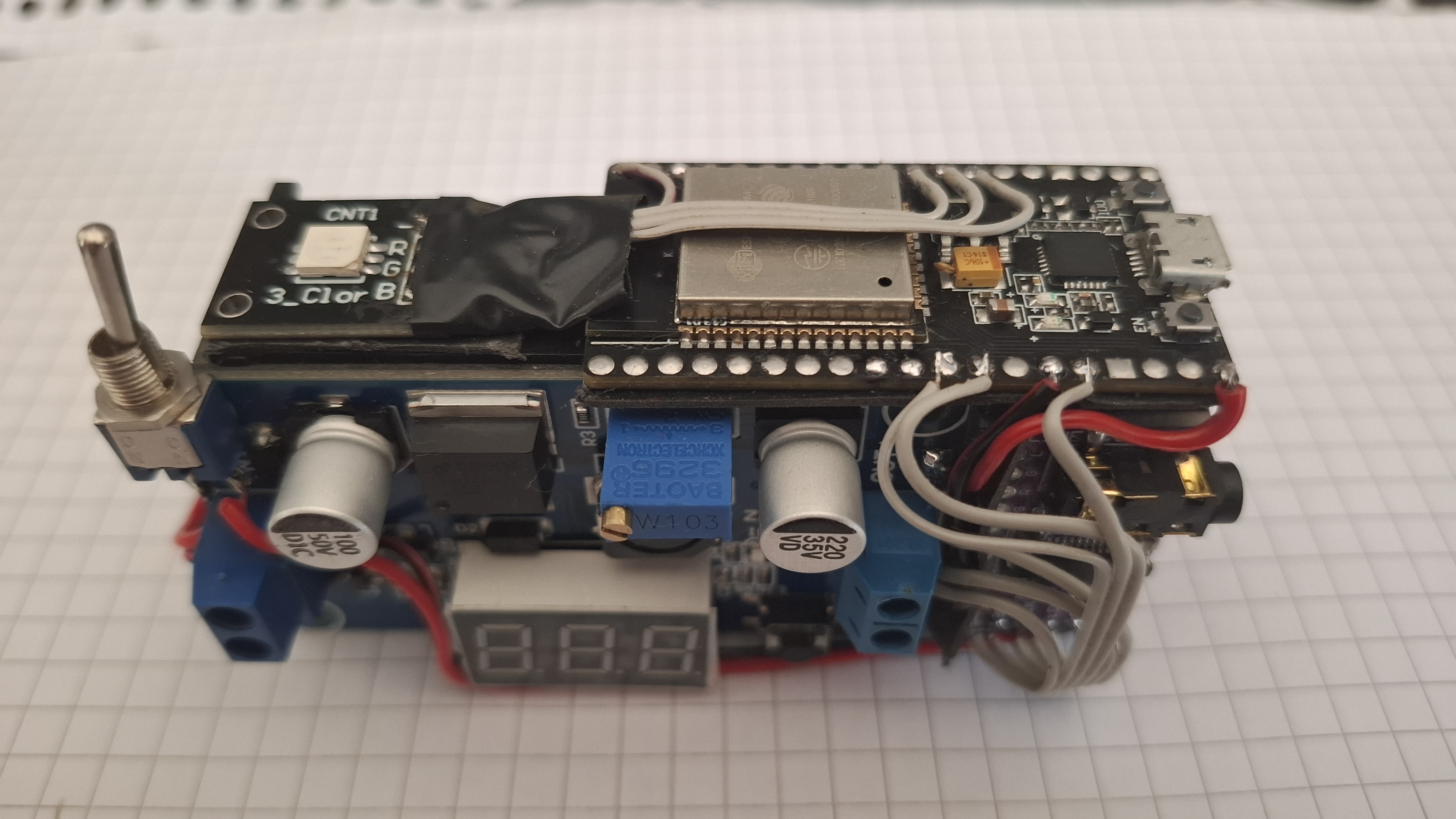

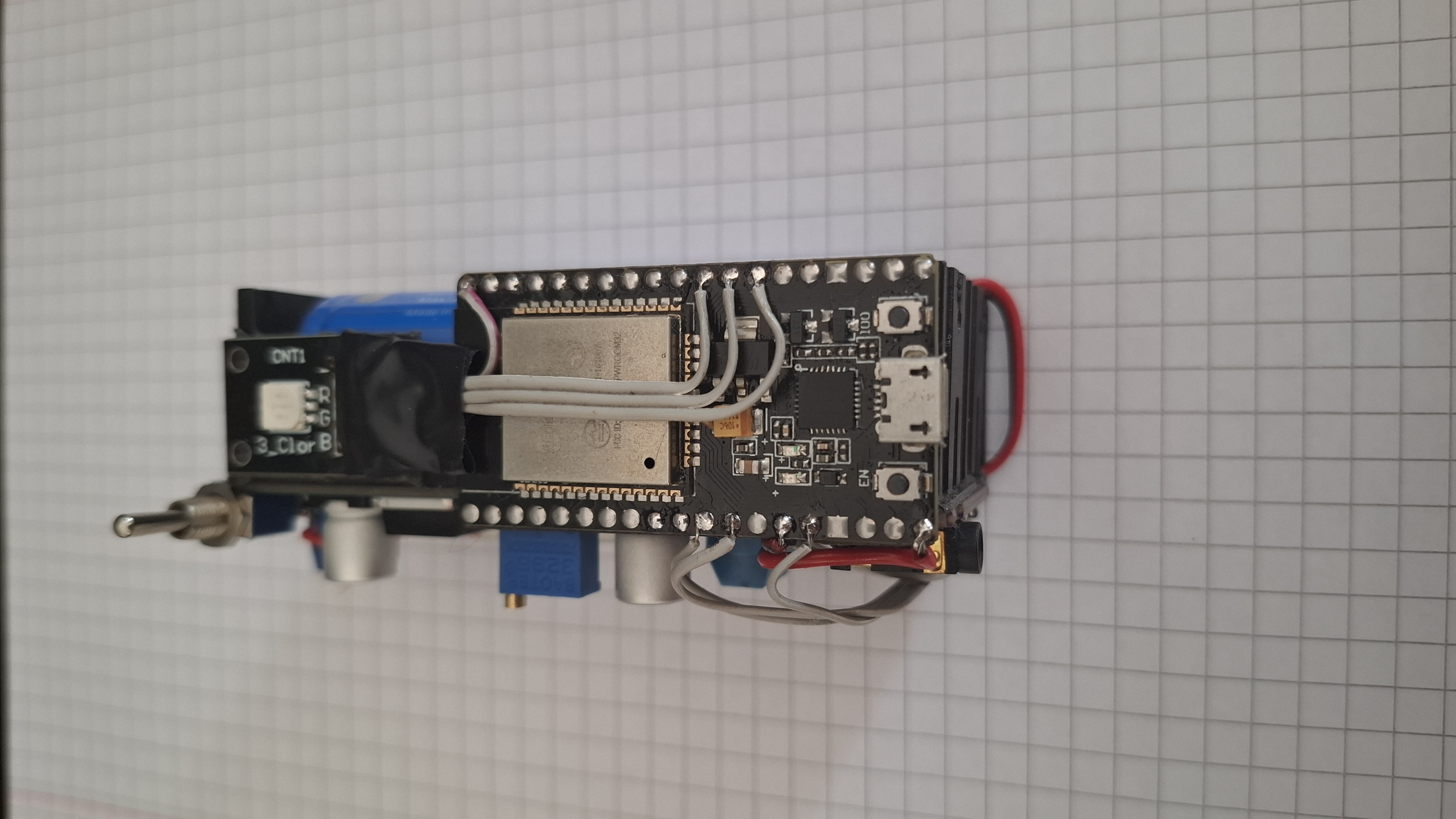

HIOS BTDAC - Bluetooth Audio Receiver & Smart Controller

Receptor de audio Bluetooth A2DP de alta fidelidad con capacidades de control inteligente vía BLE (Bluetooth Low Energy).

Quick Start

Firmware (ESP32)

# Entrar al directorio del proyecto
cd projects/btdac

# Compilar y subir firmware (PlatformIO)
# Nota: La primera vez descargará librerías para Dual Mode
pio run -t upload

# Monitor serial (para ver logs de conexión y comandos)
pio device monitor

App Android (Control)

# Abrir proyecto en Android Studio
projects/btdac/android
# O compilar desde terminal (requiere JDK 17+)
./gradlew installDebug

¿Qué es?

El HIOS BTDAC v2 evoluciona de un simple receptor de audio a un dispositivo inteligente con arquitectura híbrida:

Audio Sink (Classic BT): Recibe música en alta calidad (A2DP) mediante el DAC PCM5102 (SNR 112dB).
Smart Control (BLE): Canal de datos simultáneo que permite controlar el dispositivo desde la App Android sin interrumpir la música.

Funcionalidades Actuales

Streaming A2DP: Audio estéreo 44.1kHz / 16-bit.
Dual Mode: Conexión simultánea de Audio + App de Control.
Tone Generator: Generador de señales de prueba (Senoidal) integrado en el DSP del ESP32, activable remotamente.
RGB Status: Feedback visual de estado (Conectando, Reproduciendo, Error).

Hardware

Componente	Función
ESP32 DevKit V1	MCU Dual Core + Radio (BT/BLE/WiFi)

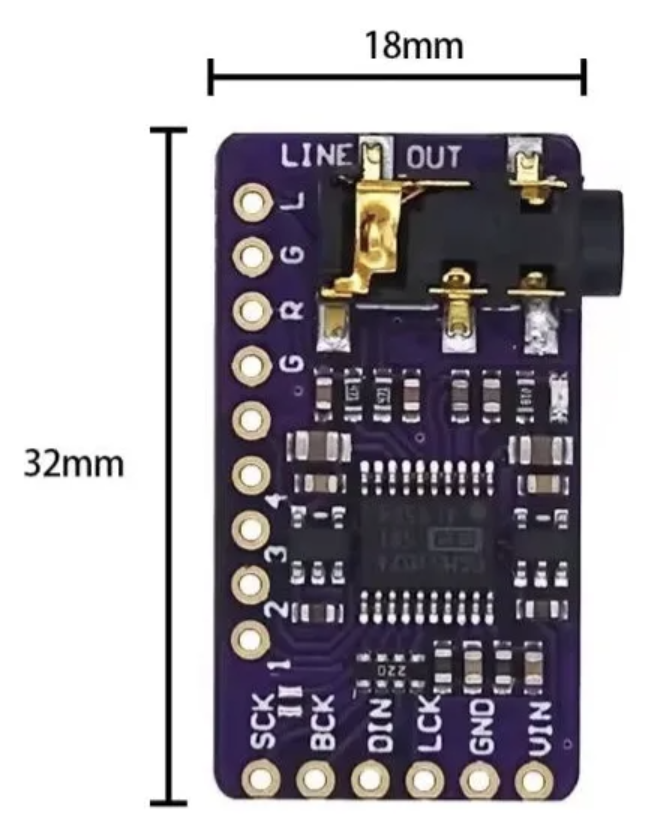

PCM5102 DAC	Conversión Digital-Analógica (I2S)

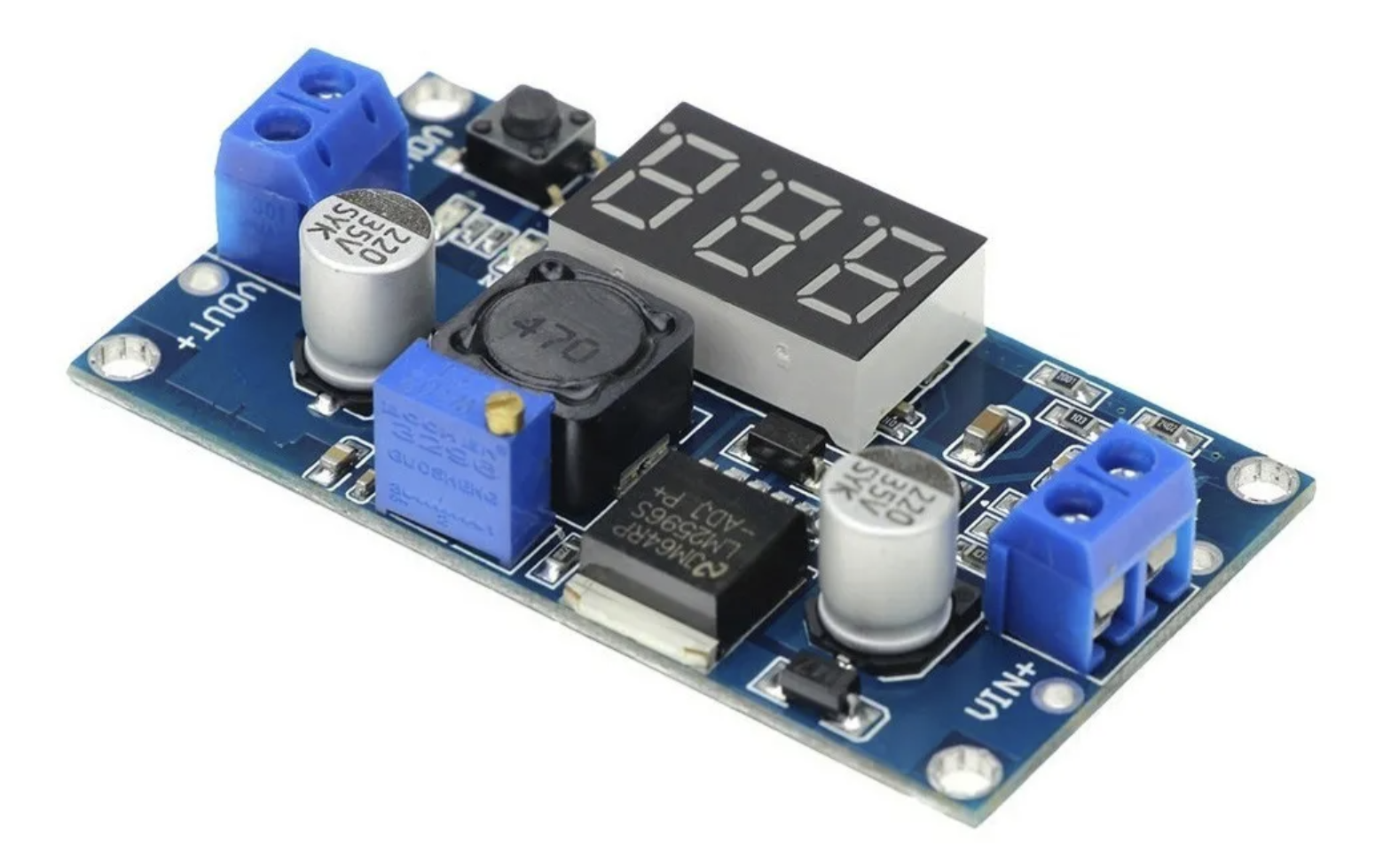

LM2596	Fuente DC-DC 5V (Eficiencia >90%)

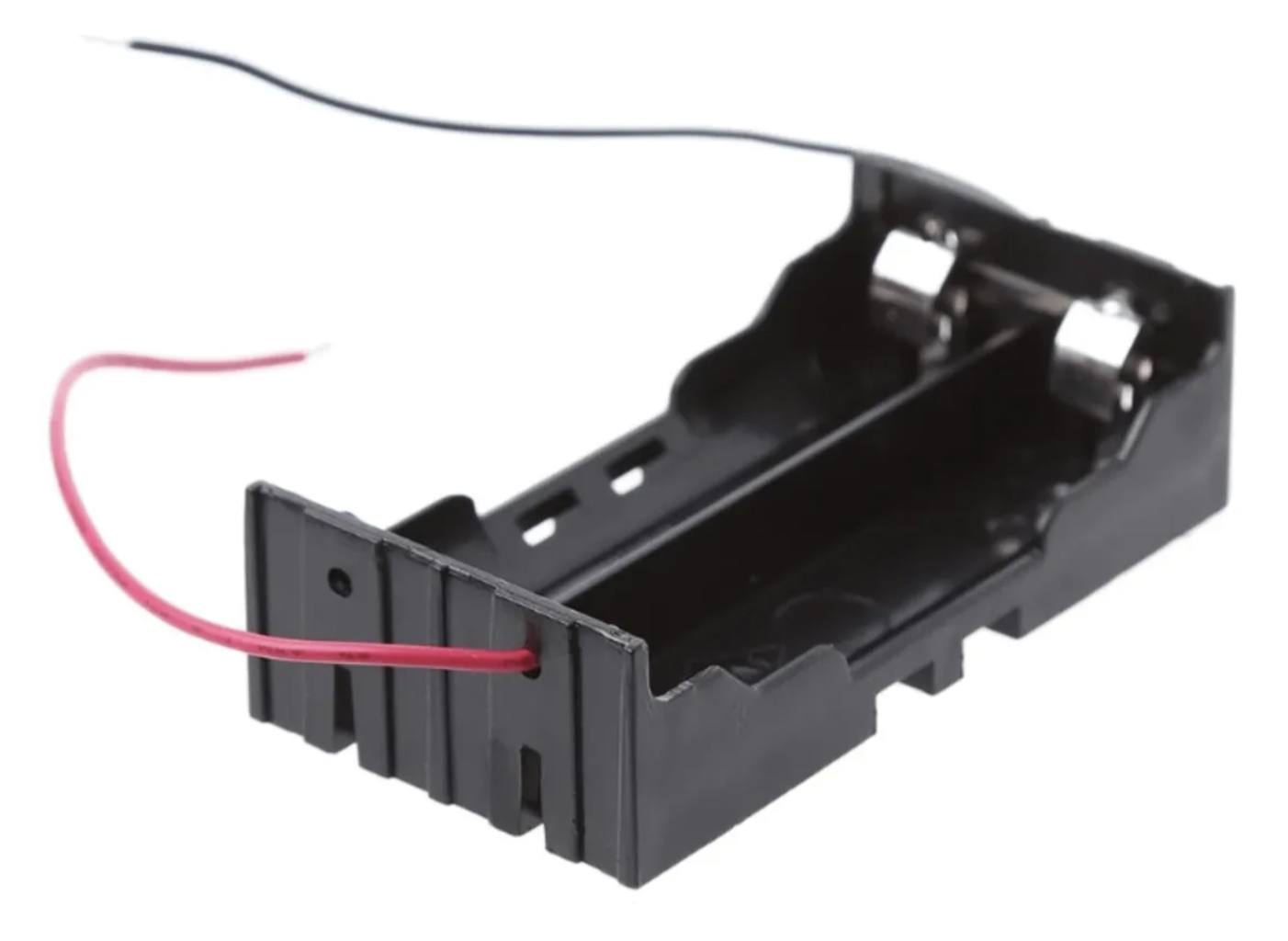

Batería 2S	2x 18650 para >12h de autonomía

Ver lista de materiales detallada en COMPONENTS.md

Conexiones I2S

ESP32 GPIO27 → PCM5102 BCK
ESP32 GPIO14 → PCM5102 LRCK
ESP32 GPIO13 → PCM5102 DIN
PCM5102 SCK  → GND (Modo interno PLL)

Protocolo de Control (BLE)

La App se comunica mediante un servicio GATT personalizado:

Service UUID: 4fafc201-1fb5-459e-8fcc-c5c9c331914b
Char UUID: beb5483e-36e1-4688-b7f5-ea07361b26a8

Comandos Soportados

Comando	Ejemplo	Descripción
Tone Gen	`tone:1000`	Genera una onda senoidal de 1000Hz por 2s

Estructura del Proyecto

btdac/
├── android/           # App nativa de control (Kotlin + Compose)
├── src/
│   └── HIOS_BTDAC.ino # Firmware (Dual Mode: A2DP + BLE)
├── platformio.ini     # Configuración con partición 'min_spiffs'
├── PINOUT.md          # Diagrama de conexiones
├── COMPONENTS.md      # BOM
└── README.md          # Este archivo

Estado del Proyecto

Fase 2: Smart Audio - Arquitectura híbrida funcional.

Firmware Dual Mode (A2DP + BLE)
App Android Básica (Scan + Connect)
Generador de Tonos Remoto
Monitor de Batería (Hardware v2)
Ecualizador DSP
Soporte WiFi Streaming (Fase 3)

Dev Log / Changelog

v0.5 - Arquitectura Híbrida (Feb 15, 2026)

Transformación de "Audio Receptor" a "Smart Device".

Firmware (Dual Mode): Implementación de A2DP (Audio) y BLE (Control) simultáneos.
DSP Engine: Generador de ondas senoidales por software inyectado directo al buffer I2S para pruebas de audio.
Android App: Lanzamiento inicial (Kotlin/Compose). Scanner con filtro de UUID propietario y control de tonos.
Protocolo: Definición de comandos GATT (tone:freq).

Ideas en el Radar (Backlog)

Modo WiFi Hi-Res: Streaming FLAC directo (Spotify Connect / DLNA) para superar la compresión del Bluetooth.
Herramientas de Calibración: Ruido rosa y sweep de frecuencia automático para testear parlantes y crossovers.
OTA Updates: Actualización de firmware desde la app sin cables.
Monitor de Batería: Lectura analógica + notificación BLE para saber cuándo cargar.

Licencia

Open Hardware - Usa, modifica y comparte libremente.

HIOS BTDAC - HI Open Systems

Specifications

AudioBluetooth A2DP, 16-bit 44.1kHz

DACPCM5102A, 112dB SNR

Battery7.4V 7000mAh (2x18650)

Autonomy12+ hours

OutputLine level, Jack 3.5mm

Consumption~130mA BT active

Bill of Materials (BOM)

Componente	Cant.	Precio	Notas
ESP32 DevKit 38-pin	1	$12	Bluetooth + WiFi
PCM5102 DAC Module	1	$10	24-bit, 112dB SNR
BMS 2S USB-C	1	$6	Charging and protection
DC-DC LM2596	1	$3	Step-down to 5V
18650 Battery 3500mAh	2	$12	Li-Ion, good quality
LED RGB KY-009	1	$2	Status indicator
Resistor 330Ω	3	$1	For LED
Cables, connectors, PCB	1	$5	Misc
Approximate Total		$65 USD	Shipping not included
